一、工作原理

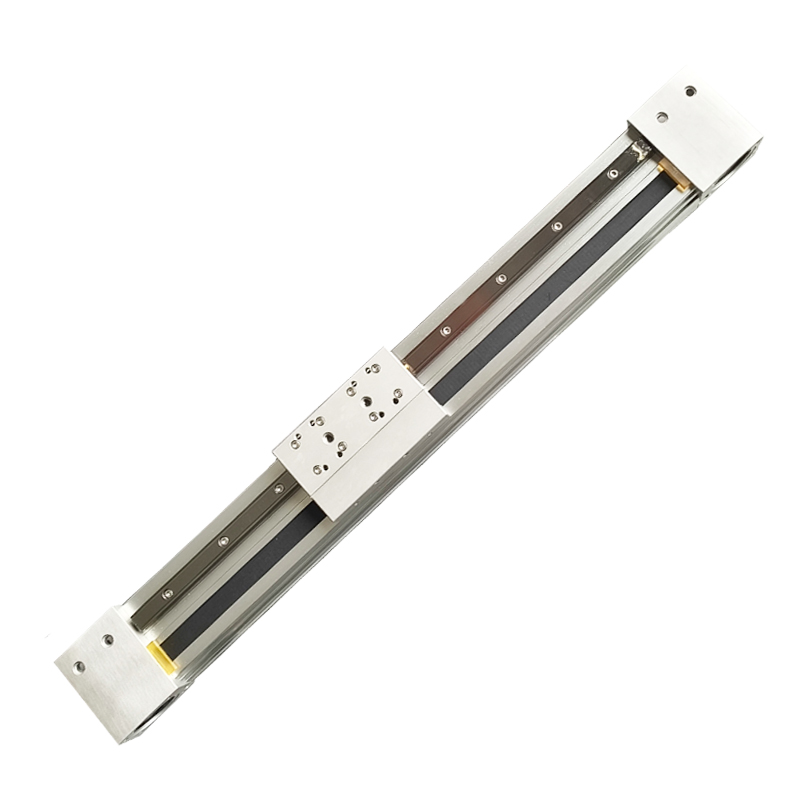

鼎格同步帶直線模組的運行依賴一套精密傳動機制。動力源一般為伺服電機或步進電機，電機運轉帶動主動輪旋轉。同步帶內表面有特定齒形，與主動輪及從動輪的齒槽精準嚙合，從而將電機的旋轉運動平穩轉化為直線運動。在同步帶特定位置固定有滑塊，負載安裝于滑塊之上，當同步帶移動時，滑塊及負載隨之做直線位移，實現精準定位與直線輸送。為保證同步帶始終處于最佳工作狀態，模組配備了張力調節裝置，通過調整同步帶松緊度，防止出現打滑現象，確保動力傳輸?shù)姆€(wěn)定性與準確性，使整個系統能夠持續、可靠運行。例如，在電子元器件貼片環節，電機驅動主動輪，經同步帶帶動滑塊上的貼裝頭精準移動到指定位置進行貼片操作

二、主要組成

1. 動力系統：主要由伺服或步進電機構成，是整個模組的動力源泉。電機性能直接決定模組的運行速度、加速度以及定位精度等關鍵指標。高性能伺服電機能實現更精準的速度和位置控制，適用于對精度要求極高的電子制造場景。
2. 傳動組件：包括同步帶、帶輪以及聯軸器。同步帶作為核心傳動部件，其質量與齒形精度直接影響傳動效率和定位精度；帶輪分為主動輪和從動輪，負責傳遞動力；聯軸器用于連接電機軸與主動輪，確保動力傳輸?shù)耐S度，減少振動與偏差，保障傳動過程的平穩性。
3. 導向系統：由直線導軌和滑塊構成。直線導軌為滑塊移動提供精確導向，保證運動軌跡的直線度和平穩性，使負載在移動過程中不受外界干擾，實現高精度直線運動。同時，直線導軌具有低摩擦特性，能有效降低滑塊運動時的阻力，提高運動的平穩性和效率。
4. 控制單元：涵蓋電機（伺服或步進）、光電開關以及張力調節裝置。電機提供動力，光電開關用于檢測滑塊位置，實現精準定位控制，當滑塊運動到光電開關感應區域時，光電開關會發出信號，控制系統可根據該信號對模組的運動進行精確控制，如定位、啟停等操作。張力調節裝置則實時調整同步帶張力，保障系統穩定運行，避免因張力不當導致的傳動問題。
5. 框架結構：一般采用鋁合金型材框架，不僅為其他部件提供安裝基礎，還能在保證模組結構穩定的同時，減輕整體重量，便于安裝和調試，提高設備的整體機動性

三、優點分析

1. 高精度：同步帶與帶輪的精準嚙合以及直線導軌的精確導向，使鼎格同步帶直線模組能實現較高的定位精度，滿足電子制造中對微小元器件精密操作的要求。
2. 高速度：相比一些傳統傳動方式，同步帶傳動效率高，可實現較快的線速度，提高電子制造設備的生產節拍，提升產能。
3. 低噪音：同步帶傳動運行平穩，相較于齒輪傳動等方式，產生的噪音更小，適合對工作環境噪音有要求的電子制造車間。
4. 成本效益：在滿足電子制造行業性能要求的前提下，鼎格同步帶直線模組的成本相對較低，且維護較為簡便，降低了設備的整體使用成本

四、應用場景

電子元器件貼裝：在 SMT 生產線中，鼎格同步帶直線模組驅動貼片機的貼裝頭快速、精準地拾取和貼裝電子元器件，如電阻、電容、芯片等，確保貼裝位置的準確性，提高貼裝效率和質量。

1. 電子產品組裝：在手機、電腦等電子產品組裝過程中，用于零部件的搬運、定位和裝配，如將顯示屏、電池等部件準確安裝到產品外殼中，保證組裝精度和一致性。
2. 檢測與測試：在電子元器件和產品的檢測設備中，帶動檢測探頭或測試夾具進行精確移動，對電子元件的電氣性能、外觀尺寸等進行全面檢測，確保產品質量符合標準

五、選型要點

負載能力：根據實際應用中需要承載的最大負載，選擇能提供足夠承載能力的模組規格，避免因負載過大導致模組運行不穩定或損壞。

1. 行程要求：明確設備所需的直線運動行程，確保所選模組的行程能夠滿足生產工藝要求，同時考慮一定的余量，以應對可能的調整需求。
2. 精度需求：依據電子制造工藝對定位精度的要求，選擇精度等級合適的模組。對于高精度的貼裝、檢測等應用，需選用定位精度高的模組。
3. 運行速度：結合生產節拍，確定模組需要達到的運行速度，選擇能夠滿足速度要求且電機功率匹配的模組，以保證生產效率

六、維護建議

定期清潔：定期清理模組表面及內部的灰塵、碎屑等雜質，防止其進入傳動部件和導軌，影響模組的正常運行和使用壽命。

1. 檢查同步帶張力：定期檢查同步帶的張力，通過張力調節裝置進行調整，確保同步帶始終處于合適的張緊狀態，避免出現打滑或過緊導致的磨損和斷裂。
2. 潤滑保養：對直線導軌和滑塊等運動部件進行定期潤滑，使用合適的潤滑劑，降低摩擦系數，減少磨損，保證運動的平穩性和順暢性。
3. 電氣系統檢查：定期檢查電機、光電開關等電氣部件的連接是否牢固，線路是否破損，確保電氣系統的正常運行，避免因電氣故障影響模組的工作

鼎格同步帶直線模組憑借其獨特優勢，在電子制造行業發揮著不可替代的作用。通過正確選型和合理維護，能夠進一步提升其在電子制造設備中的性能表現，為電子制造行業的高效、精準生產提供有力支持
